Floating type ball valve

Manufacturing Scope

  • Size : Full bore DN15 (1/2") ~ DN350 (14")
  • Reduce bore DN50 (2")~ DN350 (14")
  • Pressure Rating : Class 150 ~ 300, JIS 10K ~ 20K
  • Working Temperature : '-29°C ~ +200°C

Standard Features

  • Face to face : ASME B16.10 , JIS B2002
  • End flange : ASME B16.5 , JIS B2238
  • Shell wall thickness : ASME B16.34 & BS5351
  • Fire safe design (API 607 , API 6FA & BS6755)
  • Anti-static device
  • Locking device
  • Blow-out proof stem
  • Design : ASME B16.34 , API 6D or BS5351

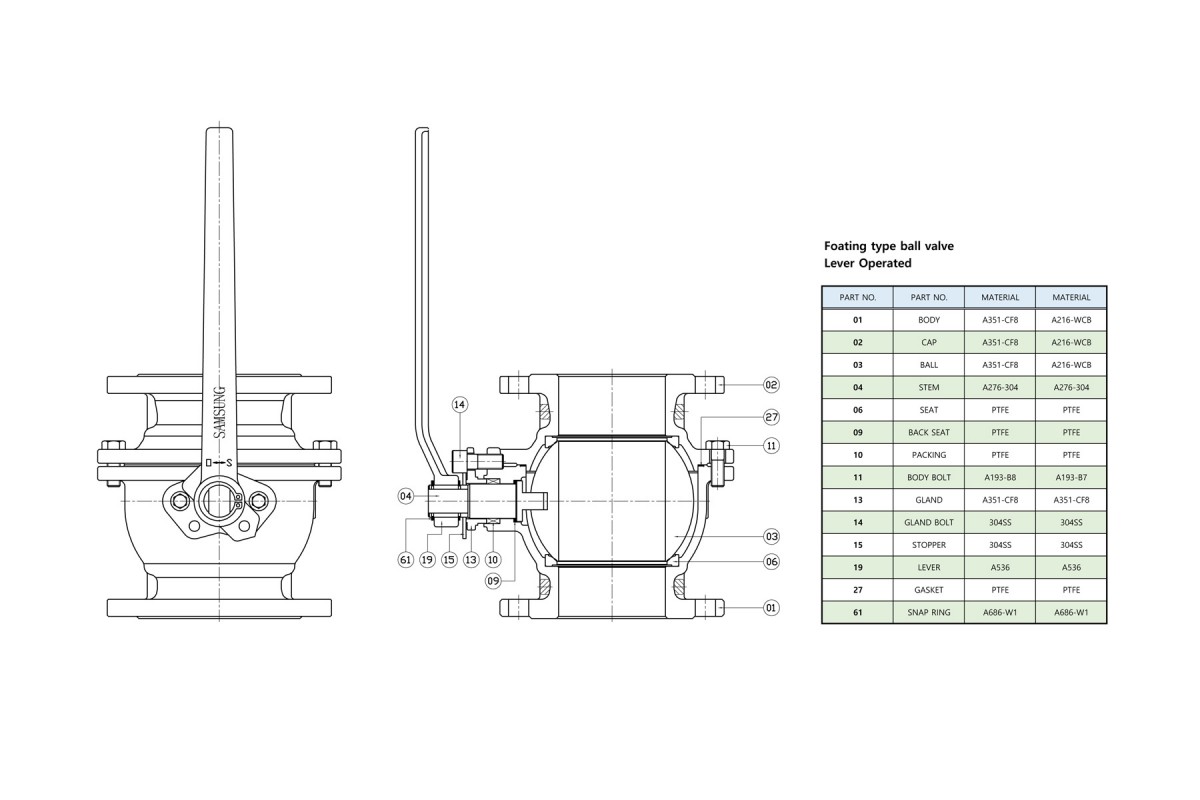

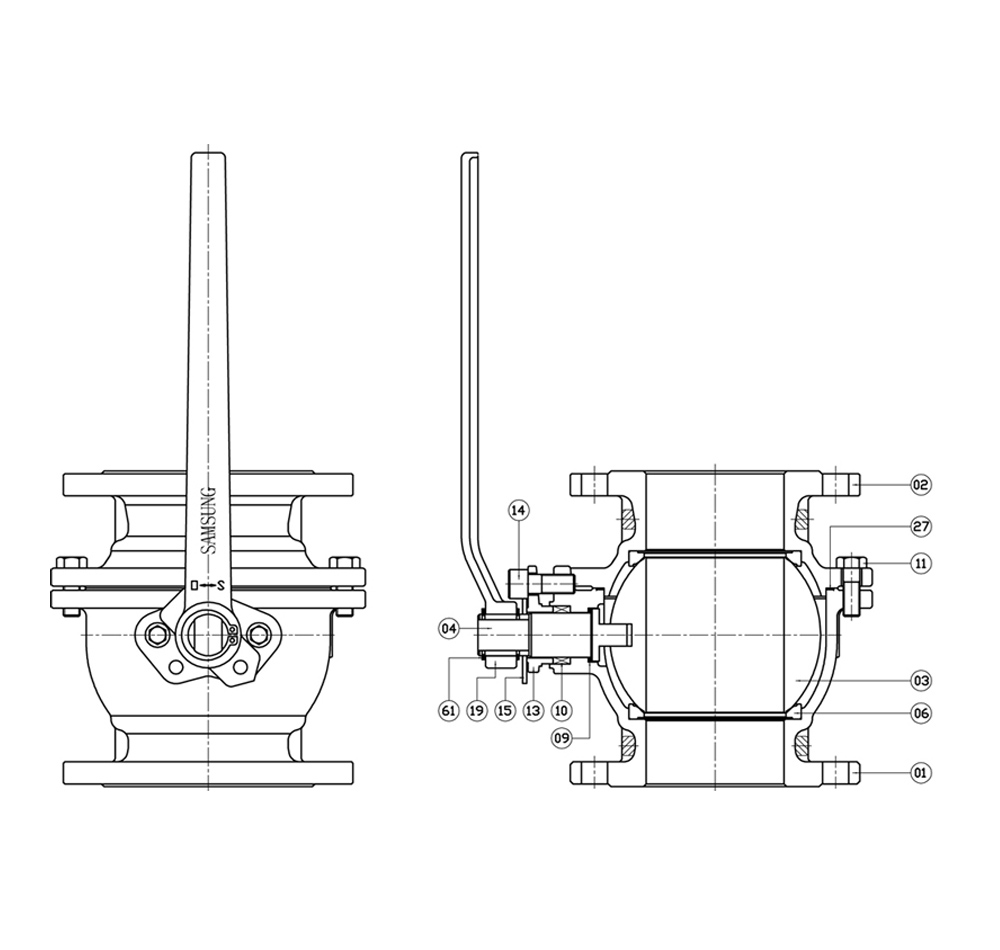

Foating type ball valve Lever Operated

표를 전체 보실려면, 좌우로 스크롤 이동해주세요.
PART NO. PART NO. MATERIAL MATERIAL
01 BODY A351-CF8 A216-WCB
02 CAP A351-CF8 A216-WCB
03 BALL A351-CF8 A216-WCB
04 STEM A276-304 A276-304
06 SEAT PTFE PTFE
09 BACK SEAT PTFE PTFE
10 PACKING PTFE PTFE
11 BODY BOLT A193-B8 A193-B7
13 GLAND A351-CF8 A351-CF8
14 GLAND BOLT 304SS 304SS
15 STOPPER 304SS 304SS
19 LEVER A536 A536
27 GASKET PTFE PTFE
61 SNAP RING A686-W1 A686-W1

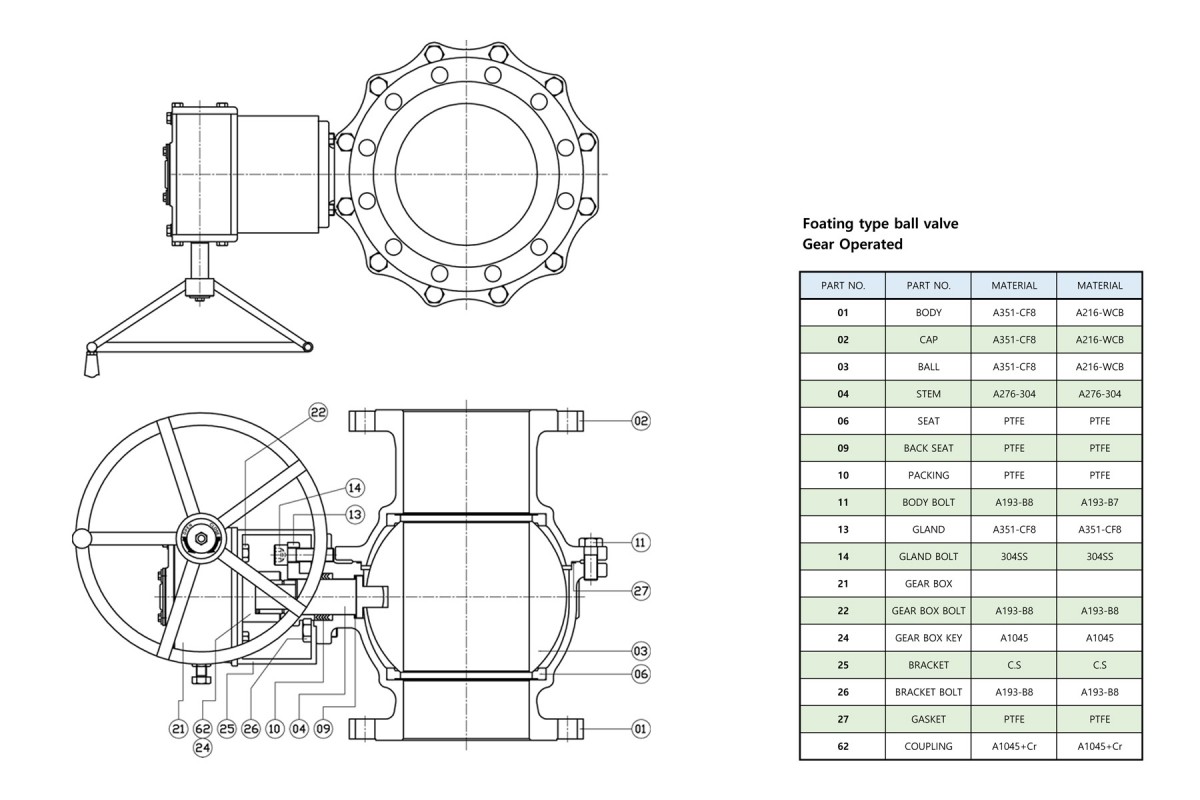

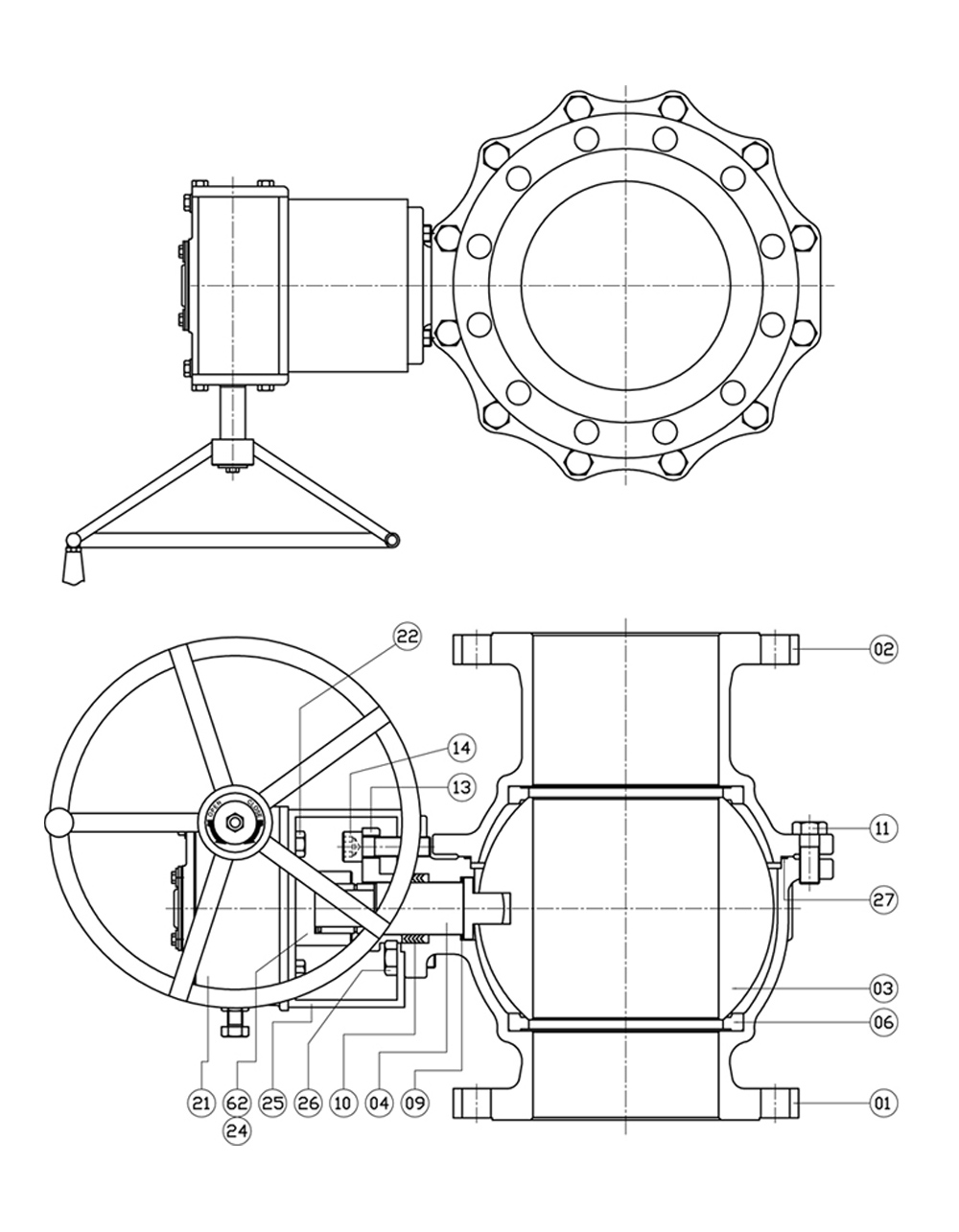

Foating type ball valve Gear Operated

표를 전체 보실려면, 좌우로 스크롤 이동해주세요.
PART NO. PART NO. MATERIAL MATERIAL
01 BODY A351-CF8 A216-WCB
02 CAP A351-CF8 A216-WCB
03 BALL A351-CF8 A216-WCB
04 STEM A276-304 A276-304
06 SEAT PTFE PTFE
09 BACK SEAT PTFE PTFE
10 PACKING PTFE PTFE
11 BODY BOLT A193-B8 A193-B7
13 GLAND A351-CF8 A351-CF8
14 GLAND BOLT 304SS 304SS
21 GEAR BOX
22 GEAR BOX BOLT A193-B8 A193-B8
24 GEAR BOX KEY A1045 A1045
25 BRACKET C.S C.S
26 BRACKET BOLT A193-B8 A193-B8
27 GASKET PTFE PTFE
62 COUPLING A1045+Cr A1045+Cr
